Neue Technologie für vertrauensvolle Tanküberwachung

Das Ende von Benzindiebstahl!

Mit dem Ortungssystem können Sie auch live den aktuellen Tankstand sehen

  • Die Kontrolle und Überwachung des Benzinverbrauchs steht unter den Kundenbedürfnissen ganz oben an.
  • Deswegen haben wir ein System entwickelt, das zuverlässig den Benzinverbrauch bei Logistikfahrzeugen, Baumaschinen und Personenkraftwagen misst
  • Mit Hilfe der neuesten Technologie bei der Tanküberwachung, können Sie immer den aktuellen Tankstand erfahren.
  • Im Falle eines Kraftstoffdiebstahls werden Sie sofort benachrichtigt.
  • Wir können rückwirkend die Berichte für 90 Tage grafisch darstellen.
  • Sie können beim tanken live im System sehen, wie sich der Zeiger bewegt.

Gerätebeschreibung

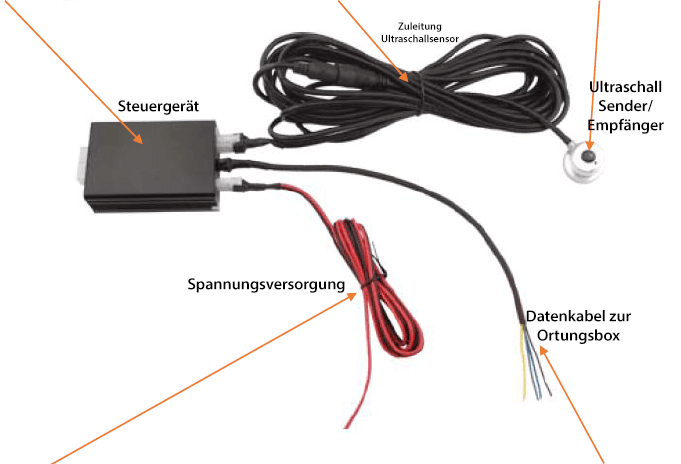

Steuergerät Zuleitung Ultraschallsensor Ultraschall Sender/Empfänger Spannungsversorgung Datenkabel zur Ortungsbox

Arbeitsprinzip: Der Ultraschallsensor wird an der tiefsten Stelle in waagerechter Position an den Tank angebracht, und misst die Füllhöhe des Tanks mit Ultraschall-Impulsen. Beachten Sie, dass im Tank befindliche Schwimmer und Ansaugstutzen das Messergebnis verfälschen! Siehe nachfolgendes Diagramm:

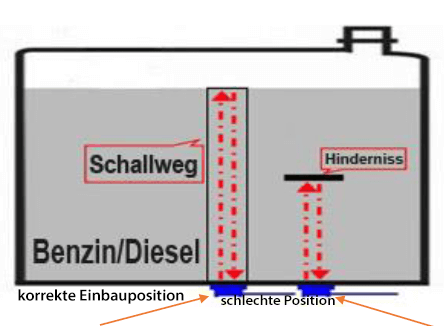

korrekte Einbauposition schlechte Position

Anschluss des Steuergerätes an das Ortungsgerät

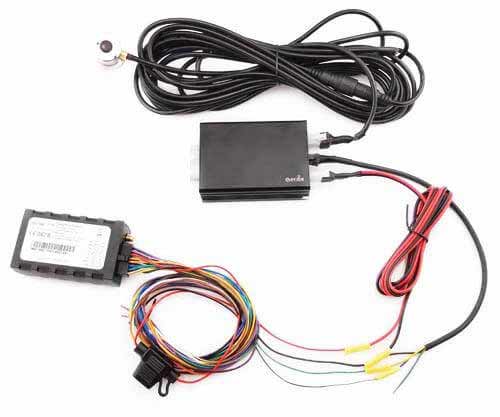

Das Steuergerät muss zur Funktion mit dem Ortungsgerät verkabelt werden. Dies geschieht im Regelfall bereits vor Auslieferung. Sollte sich ein Kabel bei Lieferung gelöst haben, müssen folgende Kabel verbunden werden:


Kabel am Steuergerät Kabel am Ortungsgerät
Rot (Dauerstrom) Rot (Dauerstrom) – Pin 11
Schwarz (Masse) Schwarz (Masse) – Pin 6
Gelb (Sendekanaldaten) Grün bzw. Rosa (Empfangskanaldaten) – Pin 4
Blau (Empfangskanaldaten) Schwarz-Weiß gestreift (Sendekanaldaten) – Pin 5
Grün (unbenutzt) Keine Verbindung
fuel sensor
Ermitteln der Einbauposition

Bitte legen Sie durch Sichtprüfung die Einbauposition fest. Der Sensor muss an der tiefsten Stelle im waagerechten Zustand montiert werden. Es dürfen keine Störfaktoren im Schallweg vorhanden sein, wie z.B. Benzinansaugstutzen, Tankschwimmer oder der Ablassstopfen (an diesem können Sedimente das Ergebnis beeinträchtigen oder verfälschen.)

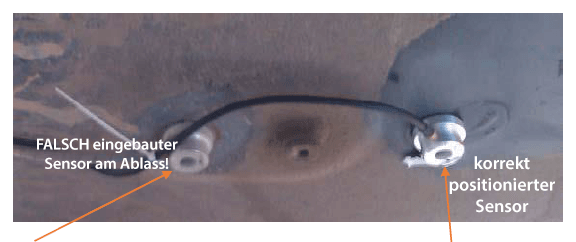

FALSCH eingebauter Sensor am Ablass! korrekt positionierter Sensor
Endgültige Installation

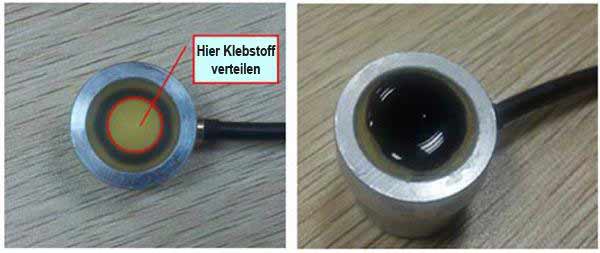

Nachdem die Einbauposition festgelegt wurde, reinigen Sie diese gründlich. Verwenden Sie danach das beiliegende Schleifpapier, um unebenheiten und störende Lackierungen zu entfernen. Der Sensor sollte im Idealfall auf dem blanken Tankgehäuse montiert werden. Befestigen Sie den Sensor wahlweise mit dem beiliegenden doppelseitigen Klebestreifen oder 404 Zweikomponentenkleber. Benutzen Sie nicht zu viel Klebstoff, tragen Sie diesen mittig auf dem Sensorauge auf.

fuel sensor

Nach erfolgreichem Einbau befestigen Sie bitte alle Kabel, so dass keine Beeinträchtigungen an Ihrem Fahrzeug entstehen.

Bitte beachten Sie, dass bei fehlerhaftem Einbau hohe Kosten entstehen können bzw. das Gerät seine Funktion verliert. Befolgen Sie diese Anweisungen und kontaktieren Sie unsere Supportmitarbeiter unter folgender Rufnummer 030 355 306 77 70 wenn Sie weitere Fragen haben!
