GPS Ortungsgerät EXPERT FM42 Einbau

WICHTIG! Ortung nur unter freiem Himmel möglich! In überdachten Bereichen wie z.B. Parkhäusern kann keine Ortung gewährleistet werden. Beachten Sie, dass die GPS‐Genauigkeit 5m bis 500m beträgt.

Wichtige Hinweise zur Inbetriebnahme:

Einbau im Fahrzeug bitte nur durch geschultes Fachpersonal durchführen lassen. Bei fehlerhaftem Einbau können hohe Folgekosten entstehen. Für Fragen kontaktieren Sie bitte unsere Supportmitarbeiter unter 030 355 306 77 58

Post Image

Post Image

Wichtig! Für optimalen Empfang installieren Sie die GPS-Antenne mit der Klebefläche nach unten (s.Abb.), 5 cm von Metall entfernt und weniger als 30° geneigt.

Die GPS-Antenne sollte keinesfalls an der Windschutzscheibe befestigt werden!

Post Image

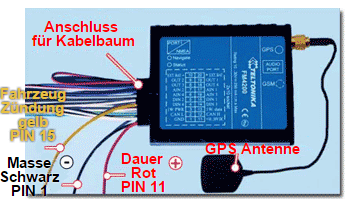

Ortungsgerät Expert

Post Image

Optional: Variante Fahrererkennung

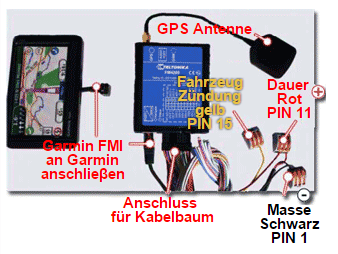

Ortungsgerät Expert mit Garmin

Ortungsgerät Expert mit Garmin

Ortungsgerät Expert

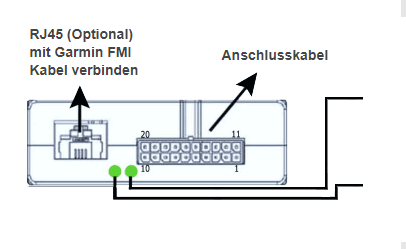

‐ Rückansicht ‐

Ortungsgerät Expert systeme

Frontansicht

Kontrollleuchte
blinkt = Gerät funktioniert aus = Gerät funktioniert nicht

GPS leuchtet = GPS Empfang OK aus = Keine Positionierung möglich

Status LEDs

LED 1 – Firmware
blinkt = Firmware betriebsbereit aus = Firmware funktioniert nicht

LED 2 – Mobilfunk
leuchtet = betriebsbereit aus = Modem nicht betriebsbereit

LED 3 – GPS
leuchtet = GPS Empfang OK aus = Keine Positionierung möglich

GPS Ortungsgerät Expert

Pin-Belegung

  • Dauer + (Klemme 30 am KFZ - 10-30 V DC) - 11
  • spätere Verwendung - 12
  • spätere Verwendung - 13
  • Kontakt 3 (OPTIONAL) - 14
  • Zündung (Klemme 15 am KFZ) - 15
  • Kontakt 5 (Optional) - 16
  • spätere Verwendung - 17
  • Schaltausgang 4 - 18
  • Anlassunterbrecher (Optionales Zubehör) - 19
  • Externe Batterie (gebrückt) - 20
  • 1 - Masse + (Klemme 30 am KFZ)
  • 2 - spätere Verwendung
  • 3 - spätere Verwendung
  • 4 - Kontakt 4 (OPTIONAL)
  • 5 - Kontakt 2 (OPTIONAL)
  • 6 - Kontakt 6 (Optional)
  • 7 - spätere Verwendung
  • 8 - Schaltausgang 3
  • 9 - Schaltausgang 2
  • 10 - Externe Batterie (gebrückt)

Häufige Ursachen für Fahrzeugverfolgungsfehler

Jumbo Ortung - GPS Ortungsgereate mit Handys

Das Fahrzeug wird in der Plattform ständig als fahrend angezeigt

Das Zündungsplus ist an einem Dauerplus angeschlossen worden.
Bitte überprüfen Sie die Verkabelung des Zündungssignales. Die Box kann nur dann erkennen wann das Fahrzeug fährt, wenn dies tatsächlich an einem geschalteten Plus angeschlossen ist.

Ich erhalte nur sehr ungenaue Daten und das Fahrzeug zieht lange Luftlinien

Das Zündungsplus ist falsch oder gar nicht angeschlossen.
Bitte überprüfen Sie die Verkabelung des Zündungssignales. Die Box kann nur dann erkennen wann das Fahrzeug fährt, wenn dies tatsächlich an einem geschalteten Plus angeschlossen ist.

Die Fahrtstrecken sind gut, aber die Fahrtenberichte werden nicht angezeigt

Das Dauerplus ist an einem geschalteten Plus angeschlossen / Die Masse ist an einer geschalteten Masse angeschlossen.
Dies führt dazu, dass bei jedem Zündungsvorgang die Box ihre Stromversorgung verliert. Daher fehlen die ersten bzw. letzten Signale jeder Fahrt, welche aber unbedingt für den Fahrtenbericht benötigt werden.

Ich habe die Box korrekt eingebaut, und alle Lampen leuchten, aber ich sehe nichts

Das Fahrzeug wurde nicht gezündet / steht noch in der Werkhalle.
Nach korrektem Einbau verbindet sich die Box zuerst mit unserem Rechenzentrum. Hierbei erfolgt ein Datenabgleich, eventuelle Updates werden eingespielt und die aktuellen GPS-Satellitenpositionen erfragt. Danach erfolgen die erste Positionsbestimmung und der Beginn des Regelbetriebes. Dies kann allerdings nur bei eingeschalteter Zündung erfolgen. Bewegen Sie Ihr Fahrzeug an eine Stelle mit gutem GPS Empfang, und schalten Sie die Zündung ein. Nach 5 bis 10 Minuten sollten die ersten Daten zu sehen sein.

Sollten Sie noch Fragen haben, oder das Gerät nicht einwandfrei funktionieren, melden Sie sich bitte bei unserem technischen Support unter
